目次
1 画面機能説明

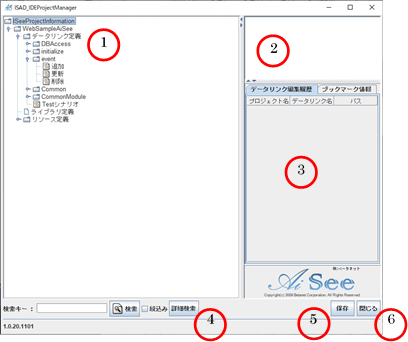

1.1 プロジェクトマネージャ
1.1.1 画面機能
|
No. |
機能名 |
説明 |
|
1 |
プロジェクトツリー |
作成したプロジェクトを管理するツリー |
|
2 |
階層情報 |
選択した階層の情報を表示する |
|
3 |
データリンク編集履歴 |
修正したデータリンクの履歴を表示する |
|
4 |
詳細検索 |
詳細検索画面を表示する |
|
5 |
保存 |
プロジェクトツリーの状態を保存する |
|
6 |
閉じる |
IDEを終了する |
1.1.2 ツリーの構成
|
No. |
機能名 |
説明 |
|
1 |
IDE |
ルート |
|
2 |
プロジェクト |
アプリケーションプロジェクト |
|
3 |
データリンク定義 |
処理ロジックを管理する |
|
4 |
ライブラリ定義 |
Jarファイルなどのライブラリを管理する |
|
5 |
リソース定義 |
任意のファイルを管理する |
1.1.3 メニュー
① データリンク定義メニュー
|
No. |
機能名 |
説明 |
|
1 |
シナリオ新規作成 |
新しいデータリンクを作成する |
|
2 |
フォルダ作成 |
フォルダ階層を作成する |
|
3 |
シナリオのペースト |
コピーしたシナリオを選択箇所に貼り付ける |
|
4 |
シナリオのインポート |
データリンクファイルを選択箇所に登録する |
|
5 |
フォルダインポート |
フォルダごとデータリンクファイルを 選択箇所に登録する |
|
6 |
ホームページでDL説明一覧表示 |
|
|
7 |
デバッグデータリンク一覧表示 |
ログ出力するデータリンクの一覧画面を表示する |
|
8 |
単独テスト設定一覧 |
データリンクの単独テスト設定の一覧画面を表示する |
|
9 |
検索対象データリンク一覧表示 |
|
|
10 |
配下のノードをすべて展開する |
選択したノード配下のフォルダノードを すべて展開する |
|
11 |
配下のノードをすべて閉じる |
選択したノード配下のフォルダノードを すべて閉じる |
|
12 |
シナリオテンプレート から作成する ＞webTemplate |
ISeeServiceから呼ばれるデータリンクを テンプレートから作成する |
② ライブラリ定義
|
No. |
機能名 |
説明 |
|
1 |
ライブラリ登録 |
任意のライブラリファイルを登録する（Jar等） |
|
2 |
フォルダ作成 |
フォルダ階層を作成する |
③ リソース定義メニュー
|
No |
機能名 |
説明 |
|
1 |
リソース登録 |
任意のファイルを登録する |
|
2 |
フォルダ作成 |
フォルダ階層を作成する |
|
3 |
フォルダペースト |
フォルダごと任意のファイルを登録する |

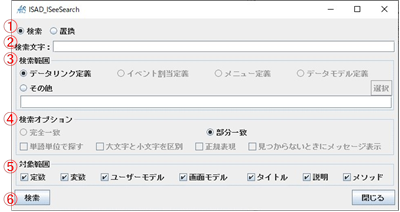

1.2 詳細検索
1.2.1 画面機能
|
No. |
機能名 |
説明 |
|
1 |
実行種類 |
検索・置換を切り替える |
|
2 |
検索文字 |
検索対象ワードを入力する |
|
3 |
検索範囲 |
検索の対象範囲を選択する ※現在はデータリンク定義のみ |
|
4 |
検索オプション |
検索の仕方を選択する ※現在は部分一致のみ |
|
5 |
対象範囲 |
検索対象の種類を指定する |
|
6 |
検索 |
検索文字でプロジェクトから検索する |
1.3 単独テスト

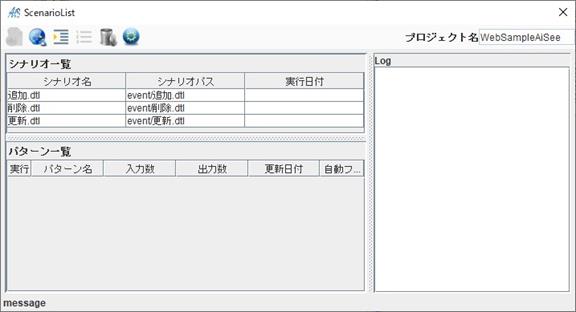

1.3.1 単独テスト一覧
1.3.1.1 画面機能
|
No. |
機能名 |
説明 |
|
1 |
実行 |
まとめて実行する |
|
2 |
編集 |
選択したシナリオのテストパターンを編集する |
|
3 |
削除 |
工事中 |
|
4 |
詳細設定 |
工事中 |
|
5 |
シナリオ一覧 |
単独テストの設定したシナリオの一覧 |
|
6 |
パターン一覧 |
選択したシナリオのパターン一覧 |
|
7 |
ログ |
パターンごとに実行結果のログを表示する |

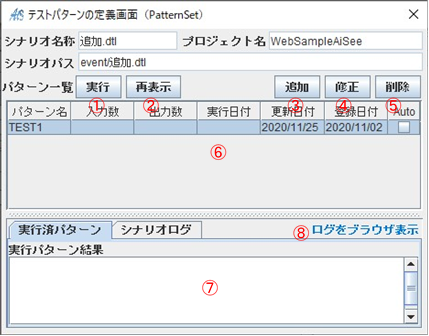

1.3.2 パターン一覧
1.3.2.1 画面機能
|
No. |
機能名 |
説明 |
|
1 |
実行 |
まとめて実行する |
|
2 |
再表示 |
実行結果のログをログ表示領域に表示する |
|
3 |
追加 |
新しいテストパターンを追加する |
|
4 |
修正 |
選択したテストパターンを修正する |
|
5 |
削除 |
選択したテストパターンを削除する |
|
6 |
パターン一覧 |
登録したパターンの一覧 |
|
7 |
実行済パターンシナリオログ |
単独テストの実行結果のログを表示するエリア |
|
8 |
ログをブラウザ表示 |
実行結果のログをブラウザで表示する |

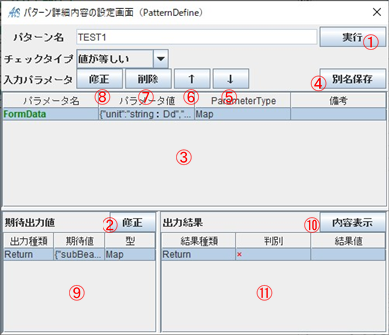

1.3.3 パラメータ一覧
1.3.3.1 画面機能
|
No. |
機能名 |
説明 |
|
1 |
実行 |
まとめて実行する |
|
2 |
修正 |
パラメータの値を修正する |
|
3 |
削除 |
パラメータに指定した値を削除する |
|
4 |
↑ |
パラメータの値を上に移動する |
|
5 |
↓ |
パラメータの値を下に移動する |
|
6 |
別名保存 |
別名でパターンを保存する |
|
7 |
パラメータ一覧 |
データリンクのパラメータを一覧で表示する |
|
8 |
修正 |
選択した変数の期待値を修正する |
|
9 |
期待値一覧 |
出力結果の期待値を設定する行の一覧 |
|
10 |
内容表示 |
出力結果の内容を別画面で表示する |
|
11 |
出力結果一覧 |
出力結果の一覧 |
1.3.4 パターン値
1.3.4.1 画面機能
|
No. |
機能名 |
説明 |
|
1 |
ヘルプ |
工事中 |
|
2 |
追加 |
値入力画面を表示する |
|
3 |
修正 |
選択行の値を修正する値入力画面を表示する |
|
4 |
削除 |
選択行を削除する |
|
5 |
↑ |
選択行を上へ移動する |
|
6 |
↓ |
選択行を下へ移動する |
|
7 |
ヘルプ |
工事中 |
|
8 |
リスト値一覧 |
リストの値一覧 |
|
9 |
追加 |
値入力画面を表示する |
|
10 |
修正 |
選択行の値を修正する値入力画面を表示する |
|
11 |
削除 |
選択行を削除する |
|
12 |
↑ |
選択行を上へ移動する |
|
13 |
↓ |
選択行を下へ移動する |
|
14 |
ヘルプ |
工事中 |
|
15 |
マップ値一覧 |
マップの値一覧 |
|
16 |
ヘルプ |
工事中 |
|
17 |
ヘルプ |
工事中 |
|
18 |
選択 |
データリンク選択画面を表示する |
|
19 |
確定 |
値の編集を確定する |
|
20 |
閉じる |
値の編集をキャンセルする |
1.4 データリンク定義の画面
1.4.1 リレーションマネージャ
1.4.1.1 画面機能
|
No. |
機能名 |
説明 |
|
1 |
リレーションツリー |
処理ロジックを管理するツリー |
|
2 |
変数情報・説明 |
変数情報を一覧で表示するデータリンクの説明を記入できる |
|
3 |
処理説明 |
選択ノードの情報を表示する |
|
4 |
確定 |
データリンクの編集を保存する |
|
5 |
閉じる |
プロジェクトツリーの状態を保存する |
|
6 |
リレーション種類 |
追加するリレーションの種類を選択する |
|
7 |
工事中 |
工事中 |
1.4.1.2 処理種類ボタン説明
|
No. |
機能名 |
説明 |
|
1 |
代入 |
変数に値を代入するリレーションを追加する |
|
2 |
リレーション |
任意のリレーションを追加する |
|
3 |
サブシナリオ |
サブシナリオを呼び出すリレーションを追加する |
|
4 |
分岐 |
分岐を追加する |
|
5 |
繰返し |
繰返し処理を追加する |
|
6 |
ブロック |
階層を追加する |
|
7 |
リターン |
リターンするリレーションを追加する |

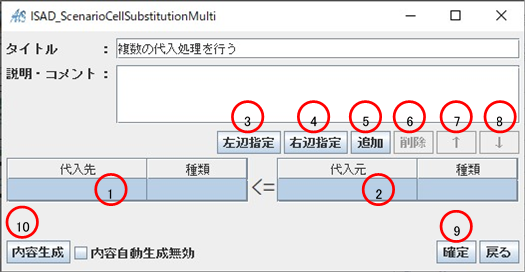

1.4.2 代入
1.4.2.1 画面機能
|
No. |
機能名 |
説明 |
|
1 |
代入先一覧 |
値の格納先を指定する |
|
2 |
代入元一覧 |
格納する値を指定する |
|
3 |
左辺指定 |
代入先を指定する方法を選択する |
|
4 |
右辺指定 |
代入元を指定する方法を選択する |
|
5 |
追加 |
一覧に行を追加する |
|
6 |
削除 |
選択行を削除する |
|
7 |
↑（上移動） |
選択行を上へ移動する |
|
8 |
↓（下移動） |
選択行を下へ移動する |
|
9 |
確定 |
代入の指定を確定する |
|
10 |
工事中 |
工事中 |
1.4.2.2 メニュー
① 左辺指定メニュー
|
No. |
機能名 |
説明 |
|
1 |
定数 |
定数入力画面を表示する |
|
2 |
ローカル変数 |
ローカル変数選択画面を表示する |
|
3 |
グローバル変数 |
グローバル変数選択画面を表示する |
|
4 |
ISee 関数・共通 DL から指定 |
現在停止中 |
|
5 |
サブシナリオ呼び出し |
現在停止中 |
|
6 |
新規作成 |
新しい行を追加する |
|
7 |
削除 |
選択行を削除する |
|
8 |
上へ移動 |
選択行を１つ上へ移動する |
|
9 |
下へ移動 |
選択行を１つ下へ移動する |
② 右辺指定メニュー
|
No. |
機能名 |
説明 |
|
1 |
定数 |
定数入力画面を表示する |
|
2 |
ローカル変数 |
ローカル変数選択画面を表示する |
|
3 |
グローバル変数 |
グローバル変数選択画面を表示する |
|
4 |
ISee 関数・共通 DL から指定 |
現在停止中 |
|
5 |
サブシナリオ呼び出し |
現在停止中 |
|
6 |
式から割り当て |
代入する値を式で指定する |
|
7 |
NULL を指定 |
代入する値として NULL を指定する |
|
8 |
EMPTY を指定 |
代入する値として EMPTY を指定する |
|
9 |
TRUE を指定 |
代入する値として TRUE を指定する |
|
10 |
FALSE を指定 |
代入する値として FALSE を指定する |
|
11 |
新規作成 |
新しい行を追加する |
|
12 |
削除 |
選択行を削除する |
|
13 |
上へ移動 |
選択行を１つ上へ移動する |
|
14 |
下へ移動 |
選択行を１つ下へ移動する |

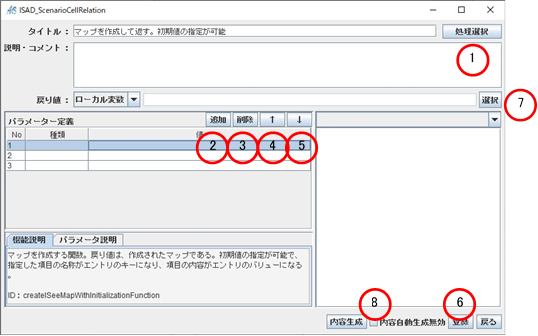

1.4.3 リレーション編集
1.4.3.1 画面機能
|
No. |
機能名 |
説明 |
|
1 |
処理選択 |
ISee 関数を選択する |
|
2 |
追加 |
パラメータ行を追加する |
|
3 |
削除 |
選択したパラメータ行を削除する |
|
4 |
↑（上移動） |
パラメータ行を上へ移動する |
|
5 |
↓（下移動） |
パラメータ行を下へ移動する |
|
6 |
選択 |
戻り値の格納先を指定する(ローカル変数のみ対応) |
|
7 |
登録 |
編集した情報を登録する |
|
8 |
工事中 |
工事中 |

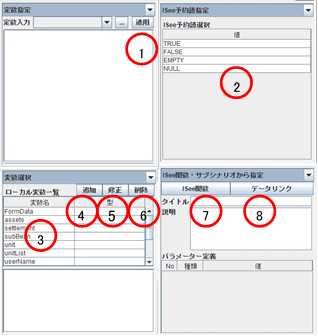

1.4.3.2 パラメータ編集画面
|
No. |
機能名 |
説明 |
|
1 |
適用(定数) |
値をパラメータにセットする |
|
2 |
予約語 |
予約語をパラメータにセットする |
|
3 |
変数一覧 |
選択変数をパラメータにセットする |
|
4 |
追加(変数) |
変数を追加する |
|
5 |
修正(変数) |
変数を修正する |
|
6 |
削除(変数) |
変数を削除する |
|
7 |
ISee 関数 |
サブリレーション編集画面を表示 |
|
8 |
データリンク |
サブシナリオ編集画面を表示 |
1.4.3.3 メニュー
|
No. |
機能名 |
説明 |
|
1 |
定数の指定 |
定数入力画面を表示する |
|
2 |
ローカル変数 |
ローカル変数選択画面を表示する |
|
3 |
グローバル変数 |
グローバル変数選択画面を表示する |
|
4 |
ISee 関数・共通 DL から指定 |
サブリレーション編集画面を表示する |
|
5 |
サブシナリオ呼び出し |
サブシナリオ編集画面を表示する |
|
6 |
有効値 |
|
|
7 |
クラスメソッドの指定 |
Java 関数の情報をパラメータに反映する |
|
8 |
パラメータのコピー |
選択行の値をコピーする |
|
9 |
パラメータのペースト |
選択行にコピーした値を貼り付ける |
|
10 |
パラメータの作成 |
パラメータ行を追加する |
|
11 |
パラメータの削除 |
選択行を削除する |
|
12 |
パラメータのクリア |
選択行を未指定にする |
|
13 |
パラメータを上へ挿入 |
選択行の上にパラメータ行を追加する |
|
14 |
パラメータを下へ挿入 |
選択行の下にパラメータ行を追加する |
|
15 |
パラメータを上へ移動 |
選択行を上に移動する |
|
16 |
パラメータを下へ移動 |
選択行を下に移動する |

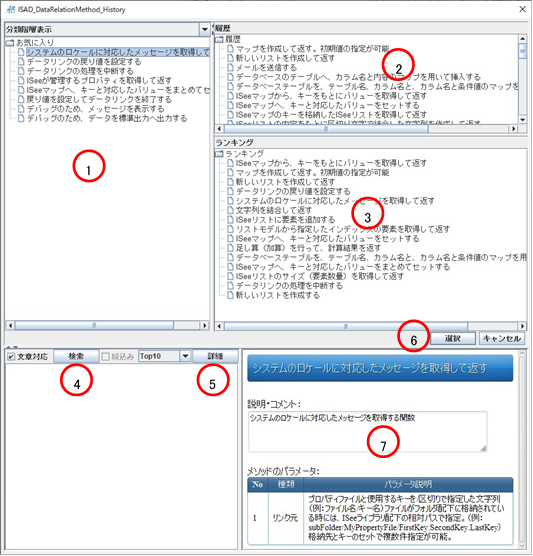

1.4.4 ISee関数検索
1.4.4.1 画面機能
|
No. |
機能名 |
説明 |
|
1 |
お気に入り・検索結果 |
初期はお気に入り登録した ISee 関数ツリーを表示検索後は検索結果 ISee 関数ツリーを表示 |
|
2 |
選択履歴 |
前回選択した ISee 関数の一覧 |
|
3 |
選択ランキング |
ISee 関数の使用回数ランキング |
|
4 |
検索 |
入力した検索ワードで ISee 関数を検索する |
|
5 |
詳細 |
検索範囲の詳細を指定する |
|
6 |
選択 |
ツリーで選択した ISee 関数をリレーション編集画面に反映する |
|
7 |
説明 |
選択した ISee 関数の説明を表示 |

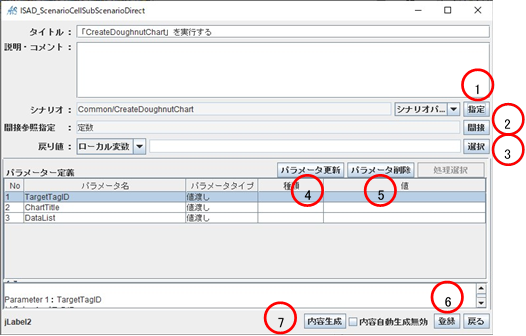

1.4.5 サブシナリオ編集
1.4.5.1 画面機能
|
No. |
機能名 |
説明 |
|
1 |
指定 |
実行するシナリオを選択する |
|
2 |
間接 |
現在使用できない |
|
3 |
選択 |
戻り値の格納先の変数を選択する |
|
4 |
パラメータ更新 |
パラメータ一覧を更新する |
|
5 |
パラメータ削除 |
選択行を削除する |
|
6 |
登録 |
編集した情報を登録する |
|
7 |
工事中 |
工事中 |

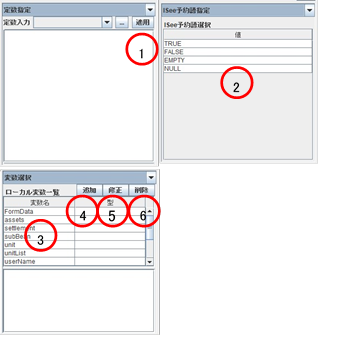

1.4.5.2 パラメータ編集画面
|
No. |
機能名 |
説明 |
|
1 |
適用(定数) |
値をパラメータにセットする |
|
2 |
予約語 |
予約語をパラメータにセットする |
|
3 |
変数一覧 |
選択変数をパラメータにセットする |
|
4 |
追加(変数) |
変数を追加する |
|
5 |
修正(変数) |
変数を修正する |
|
6 |
削除(変数) |
変数を削除する |
1.4.5.3 メニュー
|
No. |
機能名 |
説明 |
|
1 |
定数の指定 |
定数入力画面を表示する |
|
2 |
ローカル変数 |
ローカル変数選択画面を表示する |
|
3 |
グローバル変数 |
グローバル変数選択画面を表示する |
|
4 |
ISee 関数・共通 DL から指定 |
停止中 |
|
5 |
サブシナリオ呼び出し |
停止中 |
|
6 |
パラメータの作成 |
パラメータ行を追加する |
|
7 |
パラメータの削除 |
選択行を削除する |
|
8 |
パラメータの更新 |
パラメータを最新の状態に更新する |
|
9 |
上へ移動 |
選択行を上に移動する |
|
10 |
下へ移動 |
選択行を下に移動する |

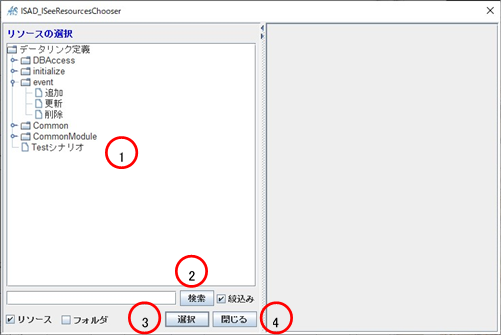

1.4.6 データリンク選択
1.4.6.1 画面機能
|
No. |
機能名 |
説明 |
|
1 |
データリンクツリー |
データリンク定義配下のツリーと同様 |
|
2 |
検索 |
テキストで指定した値を含んだノードを絞り込む |
|
3 |
選択 |
選択データリンクパスを結果として画面に戻す |
|
4 |
戻す |
選択を中断する |
1.4.6.2 メニュー
|
No. |
機能名 |
説明 |
|
1 |
定数の指定 |
使用できない |
|
2 |
フォルダ作成 |
使用できない |
|
3 |
フォルダ削除 |
使用できない |
|
4 |
配下のノードをすべて展開する |
選択ノードを起点に配下のノードをすべて展開する |
|
5 |
配下のノードをすべて閉じる |
選択ノードを起点に配下のノードをすべて閉じる |

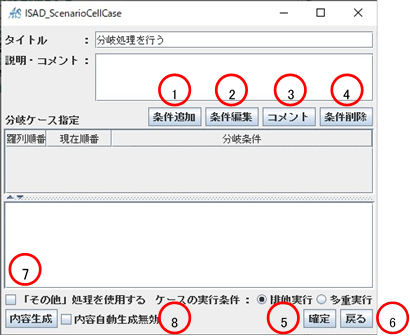

1.4.7 分岐
1.4.7.1 画面機能
|
No. |
機能名 |
説明 |
|
1 |
条件追加 |
空の条件行を追加する |
|
2 |
条件編集 |
条件編集画面を表示する |
|
3 |
コメント |
条件にコメントを設定する |
|
4 |
条件削除 |
選択した条件行を削除する |
|
5 |
確定 |
編集を確定して画面を閉じる |
|
6 |
戻る |
編集をキャンセルして画面を閉じる |
|
7 |
その他 |
指定した条件以外の場合を作成する |
|
8 |
内容生成 |
工事中 |
1.4.7.2 メニュー
|
No. |
機能名 |
説明 |
|
1 |
パラメータに説明を追加 |
条件にコメントを設定する |
|
2 |
新規作成 |
空の条件行を追加する |
|
3 |
新規作成（上へ） |
空の条件行を選択行の上へ追加する |
|
4 |
新規作成（下へ） |
空の条件行を選択行の下へ追加する |
|
5 |
編集 |
選択した条件行を条件編集画面に表示する |
|
6 |
削除 |
選択した条件行を削除する |
|
7 |
コピー |
（工事中）条件をコピーする |
|
8 |
切取り |
（工事中）条件を切り取る |
|
9 |
貼り付け |
（工事中）コピーした条件を選択行に貼り付ける |
|
10 |
貼り付け（上へ） |
（工事中）コピーした条件を選択行の上に挿入する |
|
11 |
貼り付け（下へ） |
（工事中）コピーした条件を選択行の下に挿入する |
|
12 |
移動（上へ） |
選択行を上へ移動する |
|
13 |
移動（下へ） |
選択行を下へ移動する |

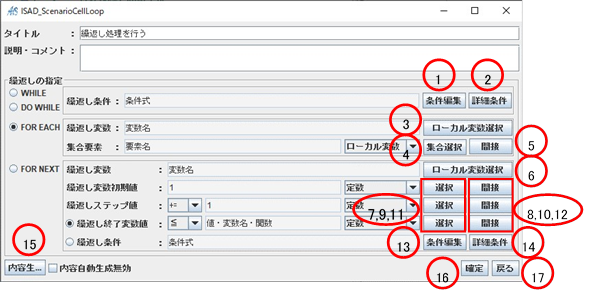

1.4.8 ループ
1.4.8.1 画面機能
|
No. |
機能名 |
説明 |
|
1 |
条件編集 |
条件編集画面を表示する |
|
2 |
詳細条件 |
詳細条件編集画面を表示する |
|
3 |
ローカル変数選択 |
集合から取り出した値を格納する変数を選択する |
|
4 |
集合選択 |
集合の変数を指定する |
|
5 |
間接 |
工事中 |
|
6 |
ローカル変数選択 |
繰返し変数を選択する |
|
7 |
選択 |
繰返しの初期値を指定する |
|
8 |
間接 |
工事中 |
|
9: |
選択 |
繰返しのステップ値を指定する |
|
10 |
間接 |
工事中 |
|
11 |
選択 |
繰返しの終了値を指定する |
|
12 |
間接 |
工事中 |
|
13 |
条件編集 |
条件編集画面を表示する |
|
14 |
詳細条件 |
詳細条件編集画面を表示する |
|
15 |
内容生成 |
工事中 |
|
16 |
確定 |
指定したループ情報を確定し画面を閉じる |
|
17 |
戻る |
指定したループ情報をキャンセルし画面を閉じる |

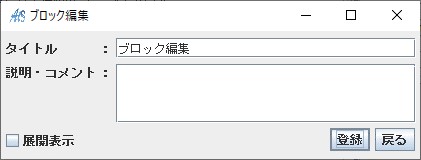

1.4.9 ブロック
1.4.9.1 画面機能
|
No. |
機能名 |
説明 |
|
1 |
登録 |
編集内容で登録して画面を閉じる |
|
2 |
戻る |
編集内容をキャンセルして画面を閉じる |
|
3 |
展開表示 |
工事中 |

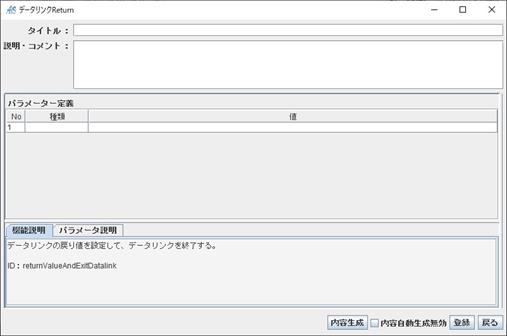

1.4.10 リターン
1.4.10.1 画面機能
|
No. |
機能名 |
説明 |
|
1 |
登録 |
編集した情報を登録する |
|
2 |
戻る |
編集した情報を登録せずに画面を閉じる |

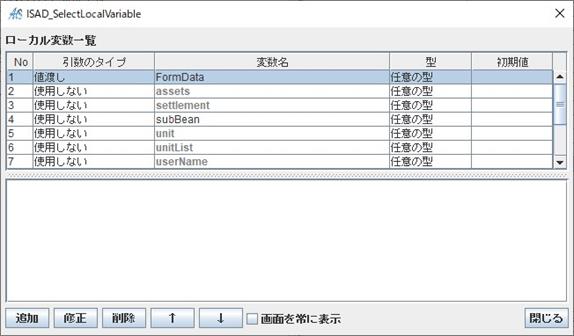

1.4.11 変数定義
1.4.11.1 画面機能
|
No. |
機能名 |
説明 |
|
1 |
追加 |
新しい変数を追加する |
|
2 |
修正 |
選択行の変数を修正する |
|
3 |
削除 |
選択行を削除する |
|
4 |
↑ |
選択行を上へ移動する |
|
5 |
↓ |
選択行を下へ移動する |
|
6 |
閉じる |
変数定義画面を閉じる |
|
7 |
画面を常に表示 |
工事中 |
1.4.11.2 メニュー
|
No. |
機能名 |
説明 |
|
1 |
コピー |
選択行の変数をコピーする |
|
2 |
ペースト |
別データリンクでコピーした変数を貼り付ける |

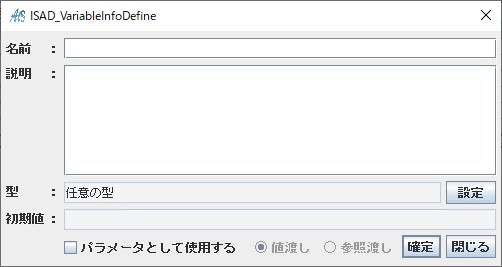

1.4.12 変数追加・修正
1.4.12.1 画面機能
|
No. |
機能名 |
説明 |
|
1 |
設定 |
初期値や型などの詳細を設定する |
|
2 |
パラメータとして使用する |
データリンクのパラメータとして使用する変数になる |
|
3 |
確定 |
編集を確定して画面を閉じる |
|
4 |
閉じる |
編集をキャンセルして画面を閉じる |
